結構設計
◆ 底座、立柱、橫梁等主要構件皆采用高級米漢納鑄鐵,并經熱處理消除內應力,確保結構穩定性及長久精度保持。
◆ 橫梁箱型結構設計,階梯式線軌配置,搭配鞍座寬大的結合跨距,確保主軸強大而安定的切削能力。
◆ 主軸頭采無配重設計,沒有一般配重塊震動及慣性遲滯現象,進給反應靈敏快速穩定。
◆ Z 軸螺桿固定端位于下端以平衡主軸及結構熱伸長,提高定位精度。
◆ 三軸螺桿采精密預拉設計,有效抑制因溫升而產生的熱變位,確保定位精度與重覆精度之準確。
◆ 所有鑄件均具長時間的應力消除處理,確保長久精度與機器使用壽命。
◆ 三軸采用滾柱型精密線性滑軌。
◆ 三軸進給馬達采用絕對位置編碼器。
◆ X 軸底座油水分離設計,切削水箱附油水分離裝置提高切削液使用壽命。
基座剛性設計
◆ 箱型 T 型底座一體鑄造,超強剛性底座之三層設計,提供最佳鋼性與穩定性。
◆ 底座配置雙螺旋排屑設計,有效提升排屑量。
工作臺
◆ 工作臺負荷量高于一般常見之工作臺,其最大荷重可達 2500 公斤。

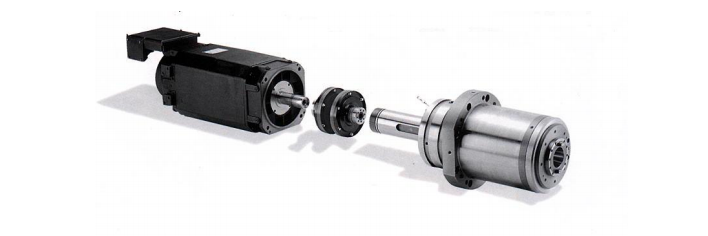

頭部設計
◆ 特殊的頭部設計,使Z軸線性滑軌運行穩定。更短更輕的頭部設計使橫向移動更快速,并減少偏向問題,以維持導桿至主軸的恒定性。

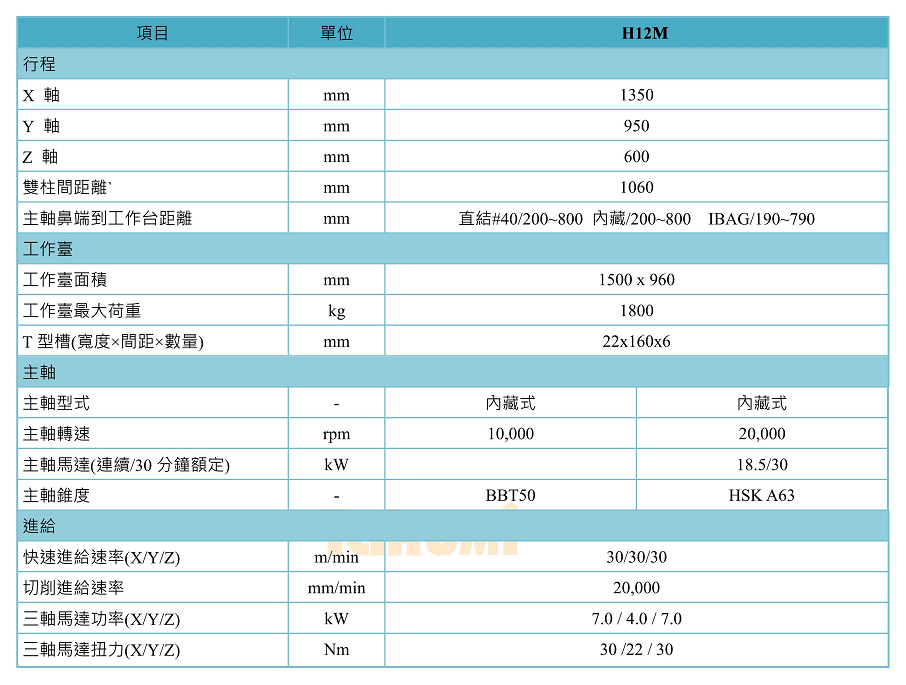

2、規格詳情

結構設計
◆ 底座、立柱、橫梁等主要構件皆采用高級米漢納鑄鐵,并經熱處理消除內應力,確保結構穩定性及長久精度保持。
◆ 橫梁箱型結構設計,階梯式線軌配置,搭配鞍座寬大的結合跨距,確保主軸強大而安定的切削能力。
◆ 主軸頭采無配重設計,沒有一般配重塊震動及慣性遲滯現象,進給反應靈敏快速穩定。
◆ Z 軸螺桿固定端位于下端以平衡主軸及結構熱伸長,提高定位精度。
◆ 三軸螺桿采精密預拉設計,有效抑制因溫升而產生的熱變位,確保定位精度與重覆精度之準確。
◆ 所有鑄件均具長時間的應力消除處理,確保長久精度與機器使用壽命。
◆ 三軸采用滾柱型精密線性滑軌。
◆ 三軸進給馬達采用絕對位置編碼器。
◆ X 軸底座油水分離設計,切削水箱附油水分離裝置提高切削液使用壽命。
基座剛性設計
◆ 箱型 T 型底座一體鑄造,超強剛性底座之三層設計,提供最佳鋼性與穩定性。
◆ 底座配置雙螺旋排屑設計,有效提升排屑量。
工作臺
◆ 工作臺負荷量高于一般常見之工作臺,其最大荷重可達 2500 公斤。
頭部設計
◆ 特殊的頭部設計,使Z軸線性滑軌運行穩定。更短更輕的頭部設計使橫向移動更快速,并減少偏向問題,以維持導桿至主軸的恒定性。
2、規格詳情
